Optris Xi410 LT ETH 是一款專為工業製程連續監控設計的固定式熱像儀，具備乙太網（Ethernet）介面與自動對焦功能，可量測溫度範圍自 -20°C 至 1500°C，適用於品質管理、設備狀態監測與研發應用等場域。
Xi410 LT ETH 採用解析度 384×240 pixels 的非致冷式微測輻射熱計感測器，操作波段為 8–14 µm，並具備高達 390:1 的距離對焦比（Distance-to-Spot Ratio），即使在遠距離安裝的情況下，仍能維持精準的溫度量測表現。搭載的電動自動對焦馬達，可透過軟體進行遠端焦距調整，簡化不同應用場景下的安裝與校正流程。
熱像儀支援乙太網介面下最高 25 Hz 的影像更新率，亦可透過 USB 介面以 4 Hz 傳輸，並提供 1.5 Hz 的自主運作模式，方便直接整合至既有控制系統，無需搭配電腦即可獨立運作。內建的自動熱點偵測、類比輸出，以及對 EtherNet/IP、ProfiNet、Modbus TCP 等主流工業匯流排協定的相容性，使其能在裝置端直接完成熱影像分析並即時輸出結果。

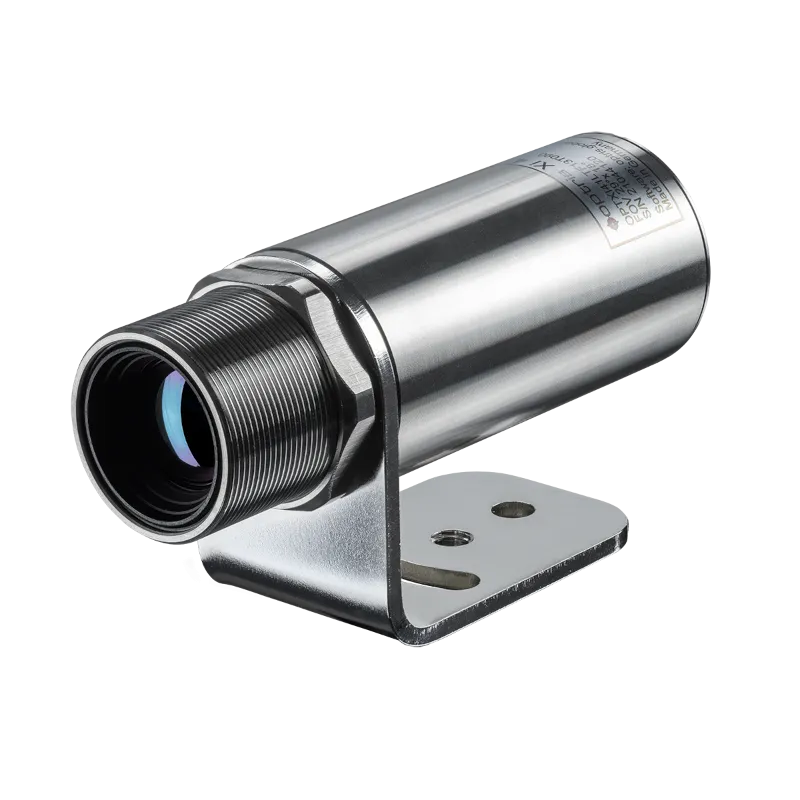

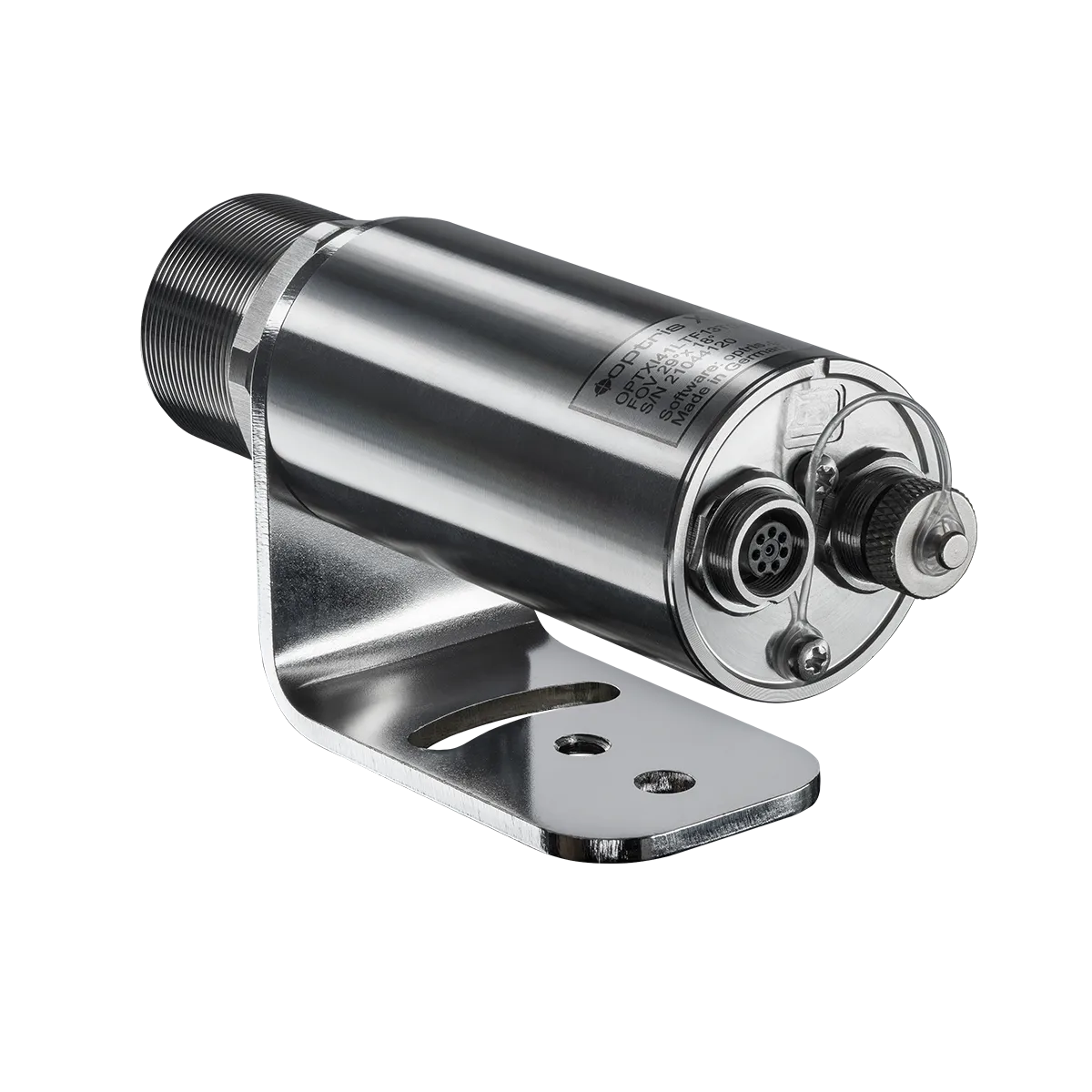

機身外殼採不鏽鋼材質，具備 IP67／NEMA-4 防護等級，並通過 IEC 60068 系列衝擊與震動測試，適合長期安裝於高溫、粉塵或潮濕等嚉苛工業現場。選購配件包括可將操作上限提升至 250°C 的水冷防護外殼、防止鏡頭沾附粉塵的氣體防塵套件，以及多種安裝支架，可依現場需求彈性擴充防護能力。
隨附的 PIX Connect 軟體提供線掃描（Line Scan）、影像合併（Image Merge）及完整的熱影像資料擷取與分析功能；另提供開發者套件（Developer Kit），供系統整合商依需求開發專屬應用程式，加速導入既有自動化產線。
Xi410 LT ETH 於德國設計與製造，是強將實業代理之 Optris 工業監控系列產品之一，為連續型工業紅外線監控提供高效、穩定且具成本效益的解決方案。
Q：Optris Xi410 LT ETH 的解析度是多少？ A：Xi410 LT ETH 採用 384×240 解析度的非致冷式微測輻射熱計感測器。
Q：Xi410 LT ETH 可量測的溫度範圍為何？ A：標準量測範圍為 -20°C 至 1500°C（依鏡頭與選配模組不同，可細分為多個量測區段）。
Q：這款熱像儀支援哪些通訊協定？ A：支援 USB、Ethernet（Static）、RS485，選配可支援 EtherNet/IP、ProfiNet、Modbus TCP。

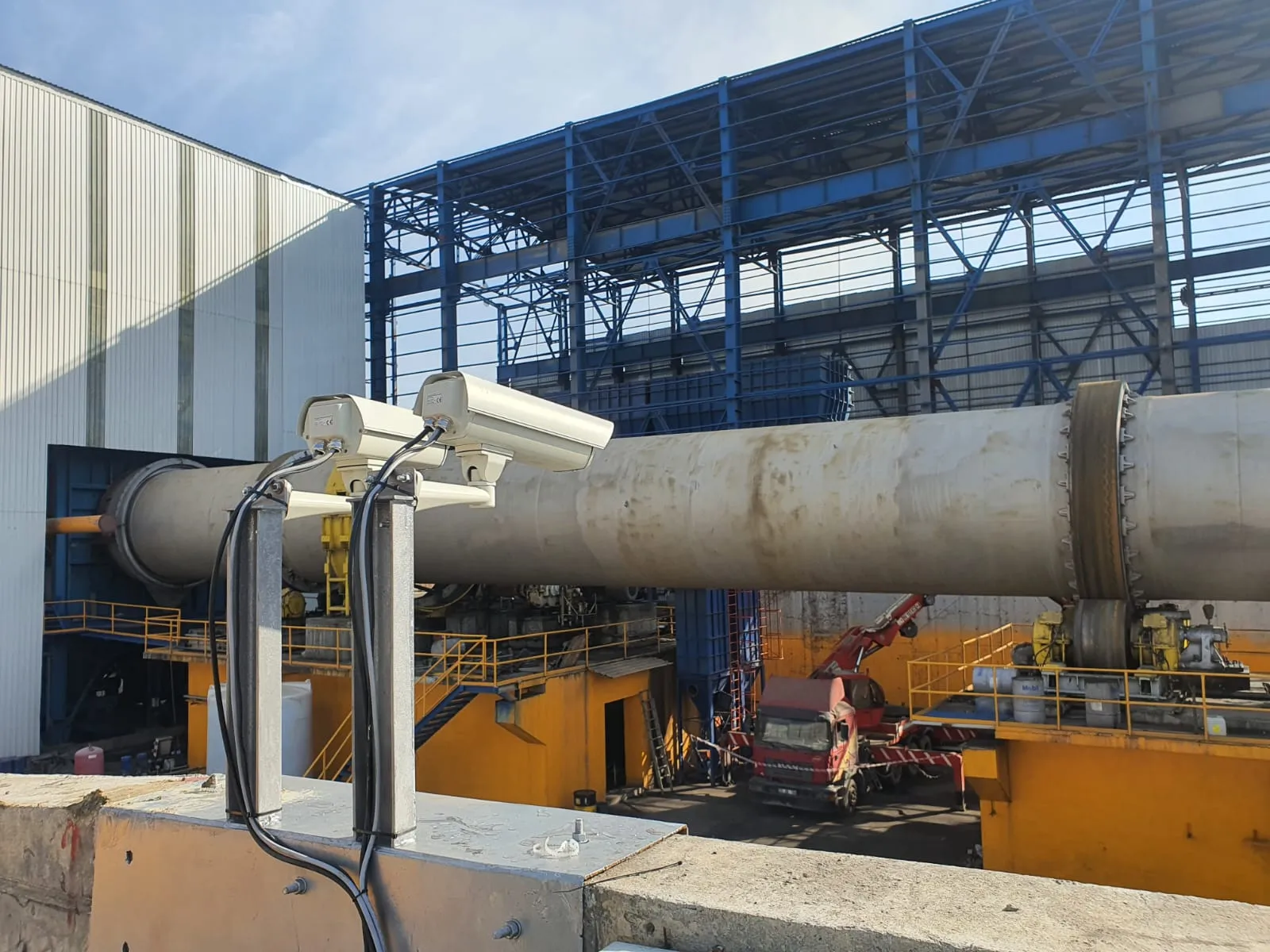

Q：Xi410 LT ETH 適用於哪些應用場景？ A：適用於連續輸送帶監控、金屬冶煉、玻璃製程、品質管理與設備狀態監測等需要長時間無人值守溫度監控的工業場域。
 |
 |
|
Xi 精巧型工業系列 固定式紅外線熱像儀 |
Xi 精巧型工業系列 固定式紅外線熱像儀 |
 |
 |
|
Xi 精巧型工業系列 固定式紅外線熱像儀 |
Xi 精巧型工業系列 固定式紅外線熱像儀 |
 |
|
Xi 精巧型工業系列 固定式紅外線熱像儀 |
| 紅外線熱像 | ||||
| 解析度 | 384×240 pixels | |||
| 像素大小 | 17 µm | |||
| 感測器 | Uncooled bolometer | |||
| 頻譜 | 8 – 14 µm | |||
| 光學濾鏡 | 無 | |||
| 畫面更新頻率 | Ethernet: 25 Hz USB: 4 Hz autonomous: 1,5 Hz |
|||
| 光學規格 | ||||
| 視野 | 18°x12° | 29°x18° | 53°x31° | 80°x44° |
| 焦距(mm) | 20 | 13 | 8 | 6 |
| F-number | 1.1 | 0.9 | 0.9 | 0.9 |
| 光學解析度 | 384:1 | 238:1 | 128:1 | 78:1 |
| 最小量測距離 | 350 mm | 350 mm | 250 mm | 200 mm |
| 可更換鏡頭 | 無 | |||
| 溫度量測 | ||||
| 溫度量測範圍 | –20 ~ 100 °C, 0 ~ 250 °C, (20) 150 ~ 900 °C **1), 200 ~ 1500 °C **2) (option) |
|||
| 精確度 | ±2 °C or ±2 % | |||
| 靈敏度(NETD) | 60mK | |||
| 最小可偵測點尺寸（IFOV，單一像素） | 0.3 mm | 0.5 mm | 0.7 mm | 0.8 mm |
| 最小可量測點尺寸（MFOV） | 0.9 mm | 1.5 mm | 2.0 mm | 2.4 mm |
| 量測視野（MFOV） | 3×3 pixels | |||
| 暖機時間 | >=10 分鐘 | |||
| 放射率 | 可調整(0.100~1.100) | |||
| 介面 | ||||
| 介面 | USB 2.0 ‘Ethernet (100 Mbit/s) |
|||
| 支援協定 | USB, Ethernet (Static), RS485, Serial Communication Optional: Ethernet/IP, ProfiNet, Modbus TCP |
|||
| 相容軟體 | PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK, RTSP | |||
| 輸入輸出 | ||||
| 直接I/O | 1x analog output (0/4-20 mA) 1x input (analog or digital); optically isolated |
|||
| Optional Industrial Process interface (PIF)(選配) | 3x analog outputs (0/4–20 mA or 0–10 V) or alarm OUT (relais) / 3x inputs (analog or digital) / fail-safe (LED and relay); stackable up to 3 PIFs; optically isolated |
|||
| 連接線長度(可選) | Ethernet / RS485: 20 m (extendable up to 100 m) USB: 1 m (standard), 3 m, 5 m |
|||
| 影像處理 | ||||
| 設定方式 | via PIXConnect | |||
| 操作方式 | 可獨立運作，和/或連線電腦 | |||
| 功能項目 | 可自動進行感興趣區域的溫度分析、線掃描（Line Scanner）、事件擷取（Event Grabber）、影像合併（Merger）、警報（Alarming）及比對分析（Comparison Functions） | |||
| 一般&環境 | ||||
| 尺寸 | Ø 36 mm x 100 mm, thread: M30x1 | |||
| 外殼 | 不鏽鋼 | |||
| 重量 | 216 – 220 g(視鏡頭重量而有所不同) | |||
| 腳架 | 1/4-20 UNC | |||
| 對焦 | 電動 | |||
| 產地 | 德國 | |||
| 操作環境溫度 | 0~50°C | |||
| 儲存環境溫度 | -40~70 °C | |||
| 相對溼度 | 10 – 95 % | |||
| 保護等級 | IP67, NEMA-4 | |||
| EMC | 2014/30/EU | |||
| 衝擊 | IEC 60068-2-27 (25 G and 50 G) | |||
| 震動 | IEC 60068-2-6 (sinus shaped) IEC 60068-2-64 (broadband noise) |
|||
| 其他認證 | CE, UKCA, RoHS | |||
| 電源 | ||||

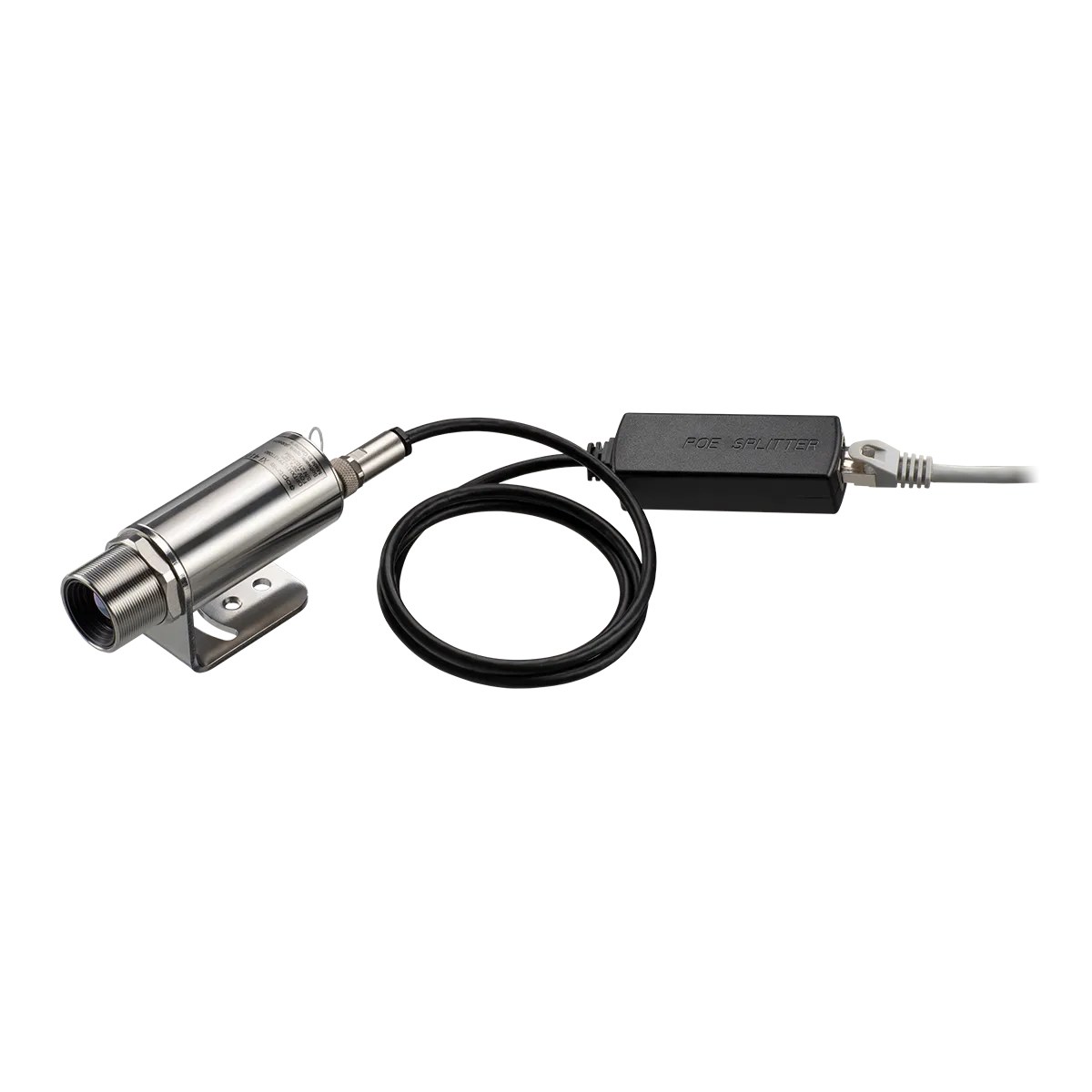

| 供電 | USB or Power over Ethernet or 5-30 VDC | |||
| 功耗 | max. 2.5 W | |||
