Optris Xi 400 LT USB 為一款高精確度且具成本效益的固定式紅外線熱像儀，配備 USB 介面，可進行非接觸式溫度量測。此熱像儀特別適用於需要精細熱影像輪廓的工業監控應用。
本熱像儀運作於長波紅外線光譜範圍（8–14 µm），具備 382 × 288 像素解析度，並可測量 –20 °C 至 1500 °C 的寬廣溫度範圍。憑藉高達 390:1 的距離對焦比（Distance-to-Spot Ratio），能在長距離下精確測量微小目標。此外，馬達驅動對焦功能可遠端調整焦距，以精確鎖定測溫區域。
Optris 影像系統採用非冷卻式微測輻射熱計（bolometer）感測器，取代傳統的掃描鏡設計，因此在堅固度與成本效益上優於線掃描儀。所有機型皆於德國設計與製造，確保符合嚴苛工業環境的品質要求。

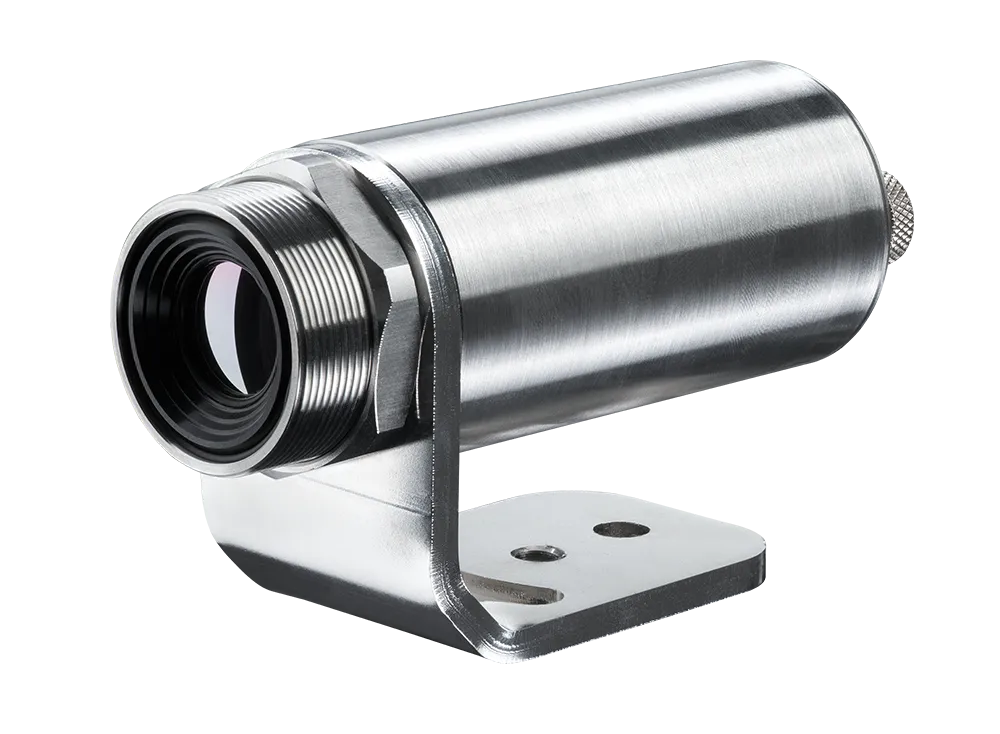

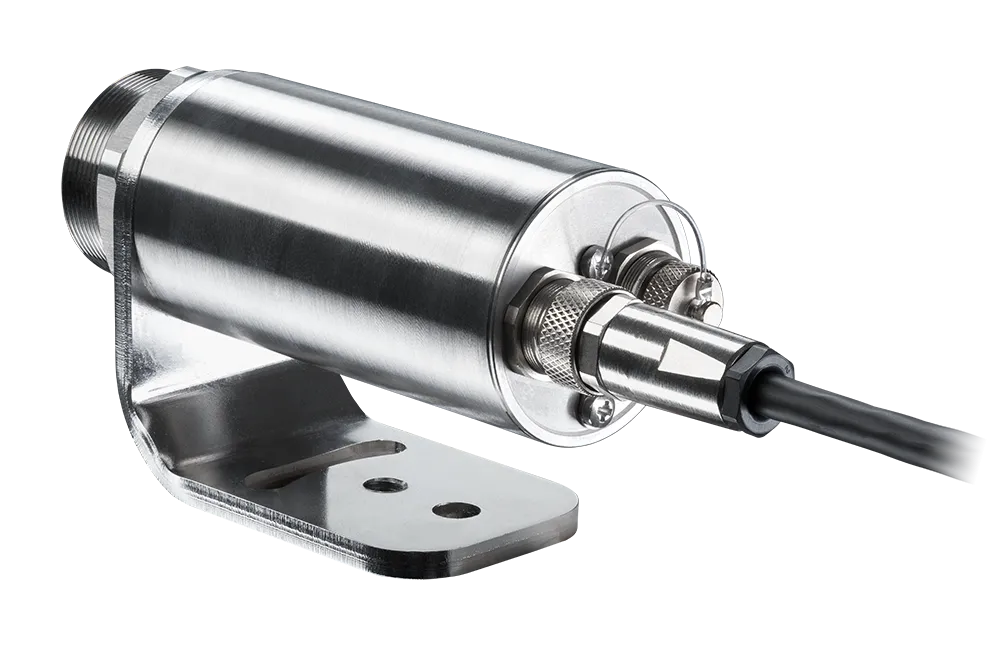

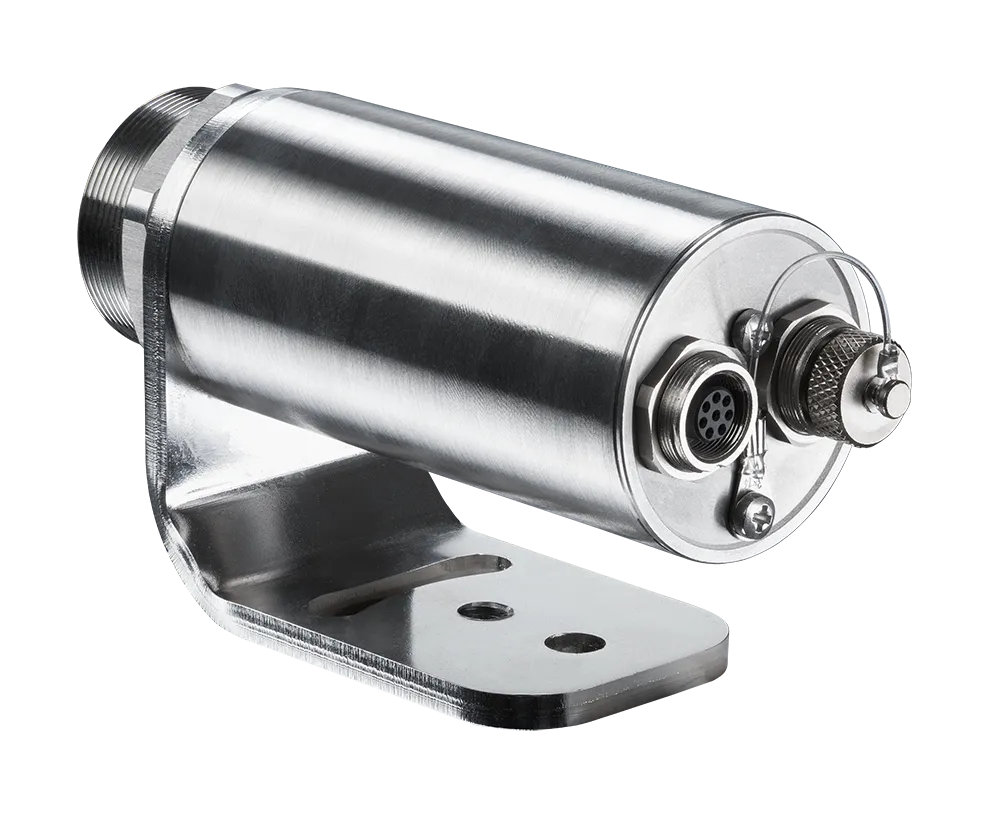

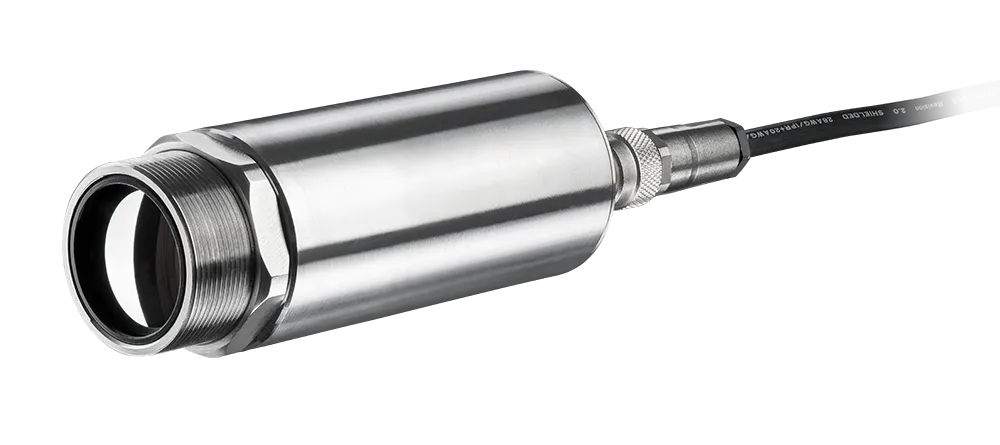

Xi 400 LT USB 具備體積小巧、堅固耐用且防水的外殼設計，適合固定式安裝或惡劣環境下的機台架設。其堅固結構確保長期穩定運行。
連線介面採用 USB，並支援最高 80 Hz 的影像更新率，可用於監控快速變化的熱過程。例如，線掃描功能可擷取在視野（FOV）中僅短暫出現的移動物體。Xi 400 LT USB 亦具備類比與數位輸出，以及製程介面，能輕鬆整合至工業機械與控制系統中。
結合免費的 PIX Connect 軟體後，該熱像儀可發揮更完整的功能，包括熱點偵測、影像合成及具輻射值的錄影功能。PIX Connect 也提供熱影像資料分析與匯出功能。此外，另有開發者套組（Developer Kits）可支援機台整合與客製化應用。
 |
 |
|
Xi 精巧型工業系列 固定式紅外線熱像儀 |
Xi 精巧型工業系列 固定式紅外線熱像儀 |
 |
 |
|
Xi 精巧型工業系列 固定式紅外線熱像儀 |
Xi 精巧型工業系列 固定式紅外線熱像儀 |
 |
|
Xi 精巧型工業系列 固定式紅外線熱像儀 |
| 紅外線熱像 | ||||
| 解析度 | 382×288 pixels | |||
| 像素大小 | 17 µm | |||
| 感測器 | Uncooled bolometer | |||
| 頻譜 | 8 – 14 µm | |||
| 光學濾鏡 | 選配：CO2 10.6 µm | |||
| 畫面更新頻率 | 80 Hz (可切換至27Hz) | |||
| 光學規格 | ||||
| 視野 | 18°x14° | 29°x22° | 53°x38° | 80°x54° |
| 焦距(mm) | 20 | 12.7 | 7.7 | 5.7 |
| F-number | 1.1 | 0.9 | 0.9 | 0.9 |
| 光學解析度 | 390:1 | 239:1 | 128:1 | 78:1 |
| 最小量測距離 | 350 mm | 350 mm | 250 mm | 200 mm |
| 可更換鏡頭 | 無 | |||
| 溫度量測 | ||||
| 溫度量測範圍 | –20 °C … 100 °C 0 °C … 250 °C (20) 150 °C … 900 °C **1) optional: 200 °C … 1500 °C **2) |
|||
| 精確度 | ±2 °C or ±2 % | |||
| 靈敏度(NETD) | 50mK | |||
| 最小可偵測點尺寸（IFOV，單一像素） | 0.3mm | 0.5mm | 0.7mm | 0.8mm |
| 最小可量測點尺寸（MFOV） | 0.9mm | 1.5mm | 2.1mm | 2.4mm |
| 量測視野（MFOV） | 3x3 pixels | |||
| 暖機時間 | >=10 分鐘 | |||
| 放射率 | 可調整(0.100~1.100) | |||
| 介面 | ||||
| 介面 | USB optional: USB GigE (PoE) interface |
|||
| 支援協定 | USB2.0 | |||
| 相容軟體 | PIX Connect, ConnectSDK, EasyAPI, DirectSDK | |||
| 輸入輸出 | ||||
| 直接I/O | 1x analog output 0-10 V 1x input (analog or digital); optically isolated |
|||
| Optional Industrial Process interface (PIF)(選配) | 2x 0 – 10 V input, digital input (max. 24 V), 3x 0/4 – 20 mA outputs, 3x relay (0 – 30 V/ 400 mA), fail-safe relay |
|||
| 連接線長度(可選) | USB: 1 m (標準), 3 m, 5 m, 10 m, 20 m | |||
| 影像處理 | ||||
| 設定方式 | via PIXConnect | |||
| 操作方式 | 連線電腦 | |||
| 功能項目 | 可自動進行感興趣區域的溫度分析、線掃描（Line Scanner）、事件擷取（Event Grabber）、影像合併（Merger）、警報（Alarming）及比對分析（Comparison Functions）、溫度-時間圖表、溫度分佈曲線、錄影與重播、觸發控制 | |||
| 一般&環境 | ||||
| 尺寸 | Ø 36 mm x 100 mm, thread: M30x1 | |||
| 外殼 | 不鏽鋼 | |||
| 重量 | 216-220 g，取決於鏡頭重量(不含支架) | |||

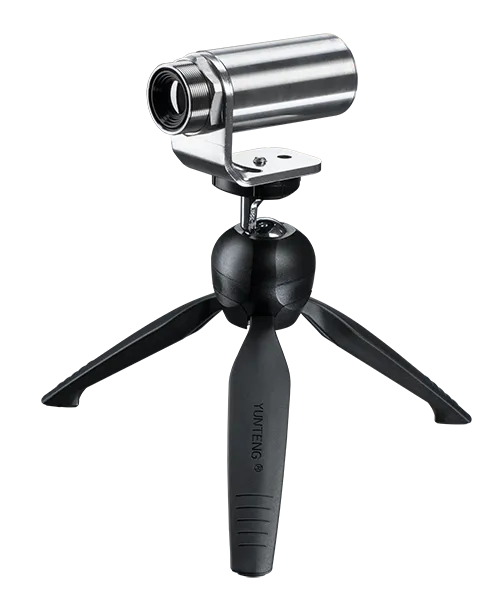

| 腳架 | 1/4-20 UNC | |||
| 對焦 | 電動 | |||
| 產地 | 德國 | |||
| 操作環境溫度 | 0~50°C | |||
| 儲存環境溫度 | -40~70 °C | |||
| 相對溼度 | 10 – 95 %，非冷凝(non-condensing) | |||
| 保護等級 | IP67, NEMA-4 | |||
| EMC | 2014/30/EU | |||
| 衝擊 | IEC 60068-2-27 (25 G and 50 G) | |||
| 震動 | IEC 60068-2-6 (sinus shaped) IEC 60068-2-64 (broadband noise) |
|||
| 其他認證 | CE, UKCA, RoHS | |||
| 電源 | ||||
| 供電 | USB | |||
| 功耗 | max. 2.5 W | |||
