Optris Xi640 LT USB 是一款高解析度熱像儀，結合了熱影像儀與高溫計（pyrometer）的功能，具備緊湊且堅固的結構設計，專為工業環境中的可靠、連續溫度監控而打造。此熱像儀運作於 8 至 14 µm 的長波紅外線範圍，可量測 –20 °C 至 900 °C 的表面溫度。這些規格使其廣泛適用於製造業、品質管理、研究開發與製程最佳化等領域，並能滿足非接觸式且高精確度的溫度量測需求。
VGA 等級的 640 × 480 畫素熱影像偵測器可產生細緻的熱影像，協助使用者準確分析溫度的空間分布情況。32 Hz 支援即時影像呈現，有助於偵測與分析快速的溫度變化及微小熱差異。
Xi640 LT USB 採用非冷卻式微測輻射熱計（microbolometer）偵測器，提供相較於傳統冷卻式紅外線偵測器或線掃描儀更具耐用性、成本效率及低維護需求的解決方案。
此熱像儀提供從廣角到望遠等多種光學選擇，可依不同安裝距離、視野需求以及物體尺寸進行調整。所有光學元件皆經工廠校正與固定，並搭配整合式電動對焦機構，可透過 PIX Connect 軟體進行遠端對焦設定。
PIX Connect 軟體支援影像顯示、參數設定、光學失真校正及進階功能，包括線掃描（Line Scanner）、影像合併、以及自動熱點偵測（Hot Spot Detection）等。為確保量測可靠度，Xi640 採用 4×4 像素的最小量測視野（Minimum Field of View, MFOV）準則，以定義有效量測區域並提高溫度讀值的可信度。
Xi640 LT USB 以 USB 供電，可輕鬆整合至工業控制系統。其 Process Interface 支援類比與數位輸入/輸出，可用來傳輸量測資料、觸發警報或與外部設備同步運作。輸入端可用於設定放射率、觸發錄影以及其他控制功能。
對於開發者，亦提供專用軟體開發工具套組（SDK），以便整合 Xi640 LT USB 至客製化監控或控制系統。

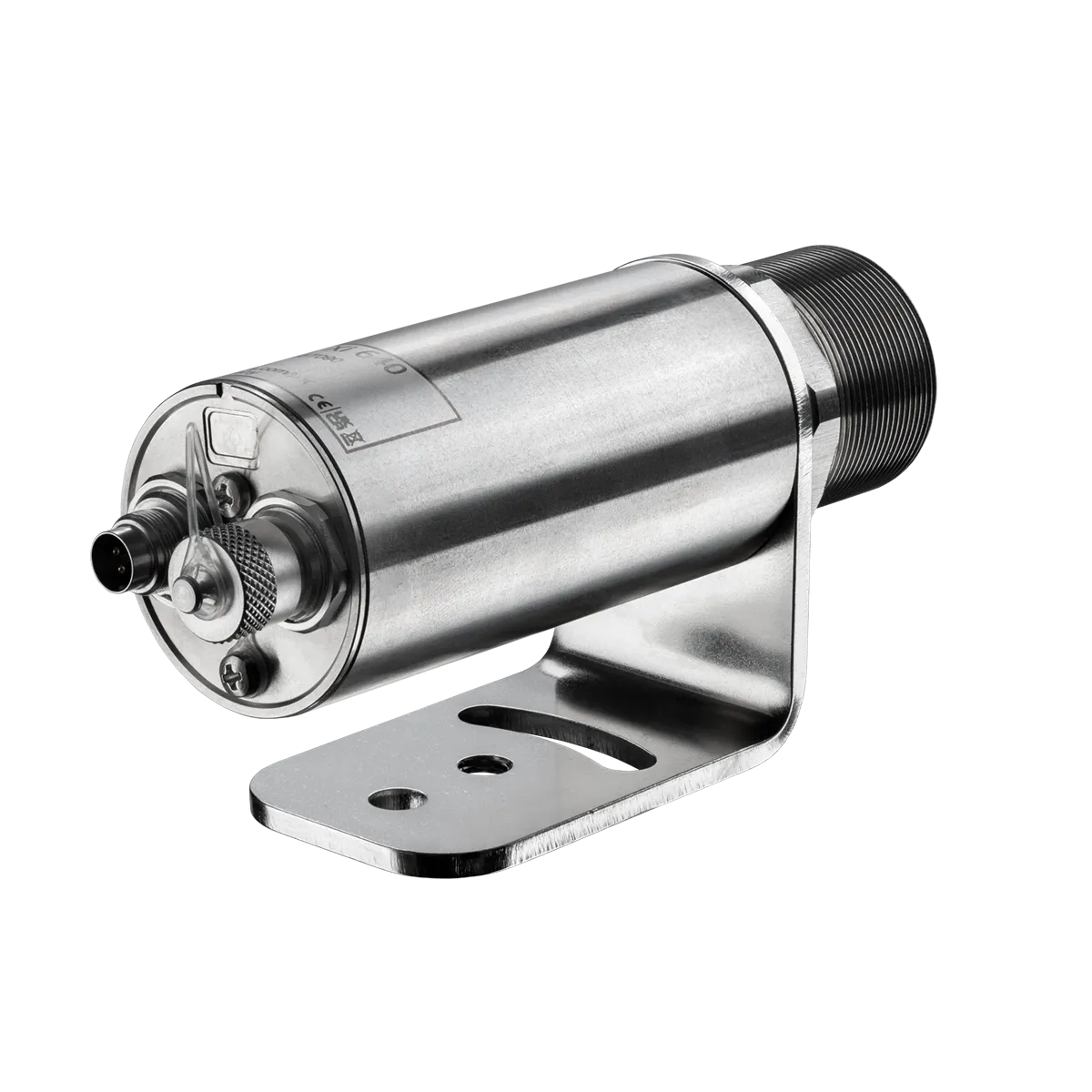

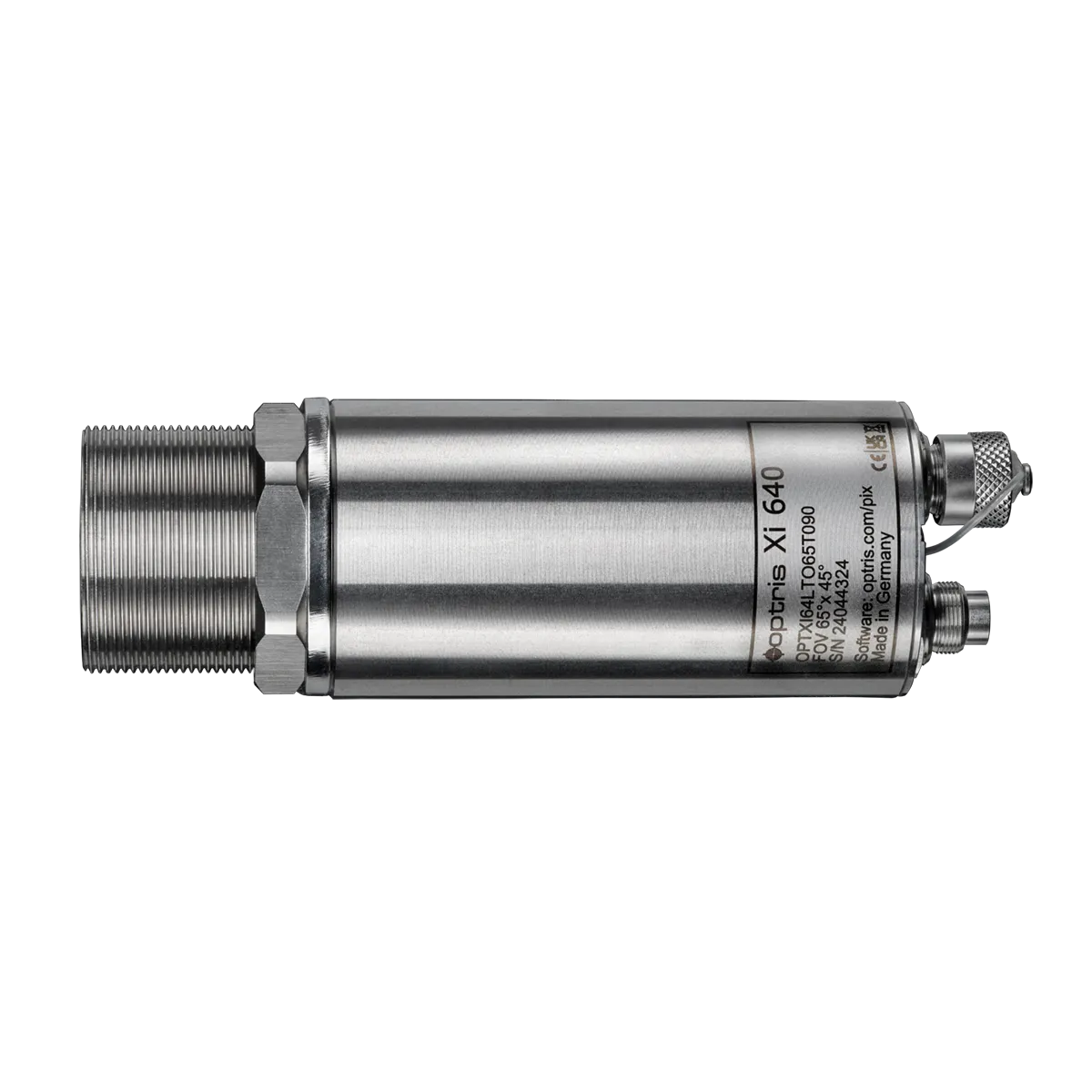

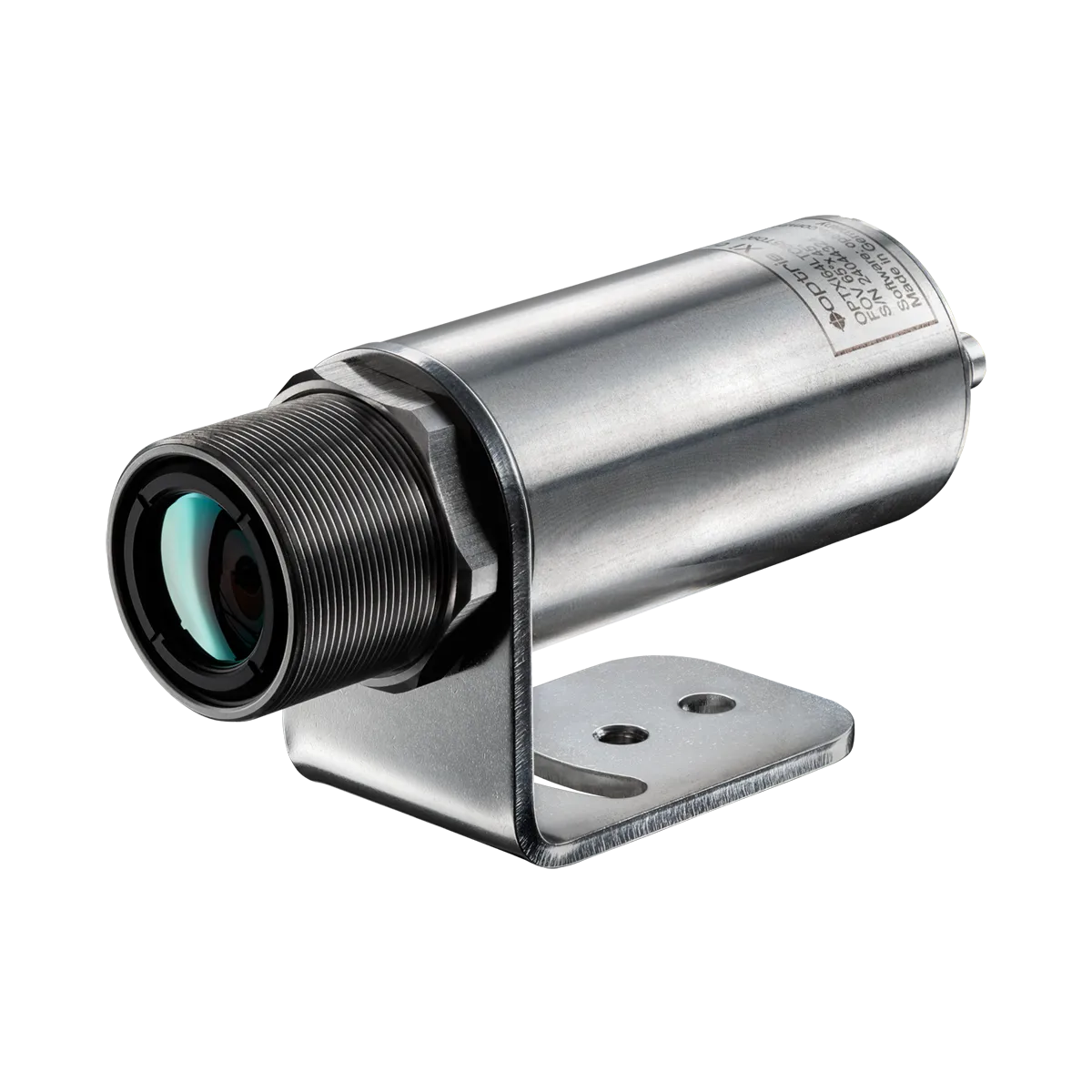

Xi640 LT USB 的不鏽鋼外殼具備 IP67 防護等級，可防塵、防水，確保在嚴苛環境中依然可靠運作。熱像儀僅有 36 × 100 mm 的尺寸與約 220 g 的重量，適合安裝於狹窄空間。標準 M30 螺紋與可調式固定支架則提供靈活的安裝選項。線材可延伸至 20 m，以因應不同佈線需求。
若需在極端環境中使用，可選購各式配件。例如，水冷外殼讓熱像儀能於高達 250 °C 的環境溫度下操作；空氣吹掃系統可防止鏡頭受到灰塵、煙霧或廢氣汙染；其他選項還包含光學快門、戶外外殼與加長線材等。
Optris Xi640 LT USB 由德國製造，兼具精密工程品質、可靠性與高性價比。其高解析度、即時影像處理能力與工業整合特性，使其成為自動化產線、研究實驗室與監控系統中執行連續非接觸式溫度量測的理想工具。此熱像儀可提供完整且細緻的熱影像資料，有助於提升製程效率與產品品質。
 |
 |
|
Xi 精巧型工業系列 固定式紅外線熱像儀 |
Xi 精巧型工業系列 固定式紅外線熱像儀 |
 |
 |
|
Xi 精巧型工業系列 固定式紅外線熱像儀 |
Xi 精巧型工業系列 固定式紅外線熱像儀 |
 |
|
Xi 精巧型工業系列 固定式紅外線熱像儀 |
| 紅外線熱像 | |||
| 解析度 | 640×480 pixels | ||
| 像素大小 | 12 µm | ||
| 感測器 | Uncooled bolometer | ||
| 頻譜 | 8 – 14 µm | ||
| 光學濾鏡 | 無 | ||
| 畫面更新頻率 | 32 Hz | ||
| 光學規格 | |||
| 視野 | 22°x17° | 36°x26° | 65°x45 |
| 焦距(mm) | 20 | 13 | 8 |
| F-number | 1.1 | 0.9 | 0.9 |
| 光學解析度 | 550:1 | 350:1 | 210:1 |
| 最小量測距離 | 350 mm | 350 mm | 250 mm |
| 可更換鏡頭 | 無 | ||
| 溫度量測 | |||
| 溫度量測範圍 | –20 °C … 100 °C 0 °C … 250 °C (20) 150 °C … 900 °C **1) |
||
| 精確度 | ±2 °C or ±2 % | ||
| 靈敏度(NETD) | 80mK | ||
| 最小可偵測點尺寸（IFOV，單一像素） | 0.3mm | 0.5mm | 0.7mm |
| 最小可量測點尺寸（MFOV） | 1.2mm | 2.0mm | 2.8mm |
| 量測視野（MFOV） | 4x4 pixels | ||
| 暖機時間 | >=10 分鐘 | ||
| 放射率 | 可調整(0.100~1.100) | ||
| 介面 | |||
| 介面 | USB optional: USB GigE (PoE) interface |
||
| 支援協定 | USB2.0 | ||
| 相容軟體 | PIX Connect, ConnectSDK, EasyAPI, DirectSDK | ||
| 輸入輸出 | |||
| 直接I/O | 1x analog output 0-10 V 1x input (analog or digital); optically isolated |
||
| Optional Industrial Process interface (PIF)(選配) | 2x 0 – 10 V input, digital input (max. 24 V), 3x 0/4 – 20 mA outputs, 3x relay (0 – 30 V/ 400 mA), fail-safe relay |
||
| 連接線長度(可選) | USB: 1 m (標準), 3 m, 5 m, 10 m, 20 m | ||
| 影像處理 | |||
| 設定方式 | via PIXConnect | ||
| 操作方式 | 連線電腦 | ||
| 功能項目 | 可自動進行感興趣區域的溫度分析、線掃描（Line Scanner）、事件擷取（Event Grabber）、影像合併（Merger）、警報（Alarming）及比對分析（Comparison Functions）、溫度-時間圖表、溫度分佈曲線、錄影與重播、觸發控制 | ||
| 一般&環境 | |||
| 尺寸 | Ø 36 mm x 100 mm, thread: M30x1 | ||
| 外殼 | 不鏽鋼 | ||
| 重量 | 216-220 g，取決於鏡頭重量(不含支架) | ||
| 腳架 | 1/4-20 UNC | ||
| 對焦 | 電動 | ||
| 產地 | 德國 | ||
| 操作環境溫度 | 0~60°C | ||
| 儲存環境溫度 | -40~70 °C | ||
| 相對溼度 | 10 – 95 %，非冷凝(non-condensing) | ||
| 保護等級 | IP67, NEMA-4 | ||
| EMC | 2014/30/EU | ||
| 衝擊 | IEC 60068-2-27 (25 G and 50 G) | ||
| 震動 | IEC 60068-2-6 (sinus shaped) IEC 60068-2-64 (broadband noise) |
||
| 其他認證 | CE, UKCA, RoHS | ||
| 電源 | |||
| 供電 | USB | ||
| 功耗 | max. 2.5 W | ||
